MEP - Come montare MEP sulla tua bicicletta

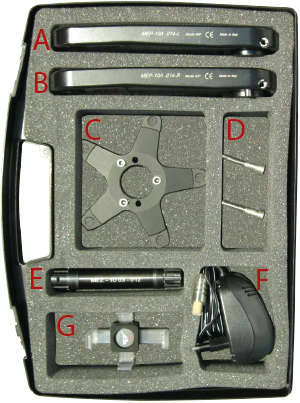

La valigetta di MEP (in figura) contiene:

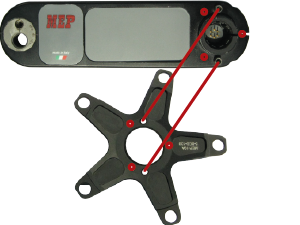

i) Assemblaggio di spider e pedivella destra:

Far corrispondere le 2 spine sul lato interno della pedivella destra con i fori corrispondenti nello spider (vedi linee rosse)

Importante:

non premere né spingere con forza eccessiva. L'inserimento completo avverrà col passo successivo
Inserire le 3 viti M5 nei 3 fori della pedivella destra. Avvitare e stringere le viti fino alla coppia di serraggio M5

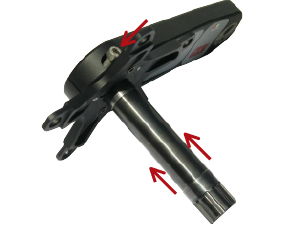

ii) Assemblaggio di perno centrale e pedivella destra:

Inserire il perno centrale nell'apposita sede brocciata della pedvella destra

Importante:

il perno può essere montato indifferentemente in entrambe le direzioni, mentre la fase di montaggio è unica, è dettata dal dente mancante della brocciatura e previene errori di montaggio
Inserire una delle due viti M6 nell'apposito foro nella pedivella destra.
Avvitare e stringere la vite fino alla coppia di serraggio M6

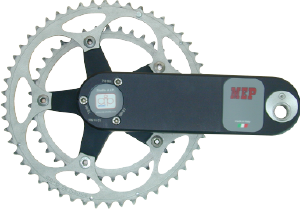

iii) Montaggio di moltipliche/corone (2 o 3 unità) su spider:

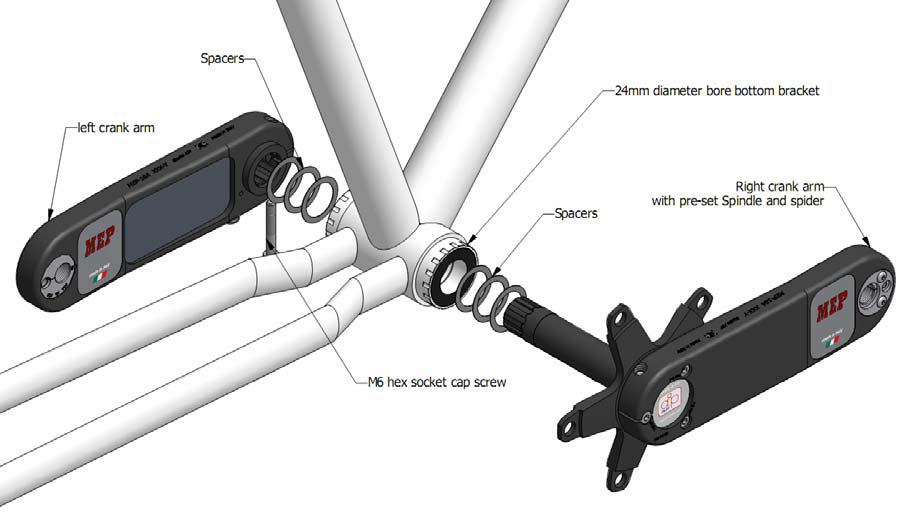

iv) Inserzione sistema MEP nel movimento centrale:

infilare il perno del sistema MEP precedentemente montato attraverso le 2 calotte (sedi dei cuscinetti nel movimento centrale)

Importante:

A seconda della bicicletta, può essere utile spessorare con OR o rondelle distanziali giochi assiali residui tra sistema MEP e telaio. I distanziali vanno inseriti sul perno centrale l'uno a contatto con lo spider, l'altro sull'estremità: (ancora) libera del perno sporgente dalla parte sinistra del telaio (se il montaggio è corretto).

v) Assemblaggio di perno centrale e pedivella sinistra:

Far corrispondere la pedivella sinistra con la sede ancora libera del perno sporgente dal lato sinistro della bici
Inserire la pedivella fino a mandarla in battuta sul perno, in modo tale da permettere l'inserimento della vite M6 rimasta
Avvitare e stringere la vite fino alla coppia di serraggio M6 per assicurare l'assemblaggio
